製品属性(仕様)

製品
分類		総型ゲージ 業界自動車
素材SKS3 サイズ200×150
測定
項目		爪高さ、穴位置度、直角度 測定
公差		±0.05

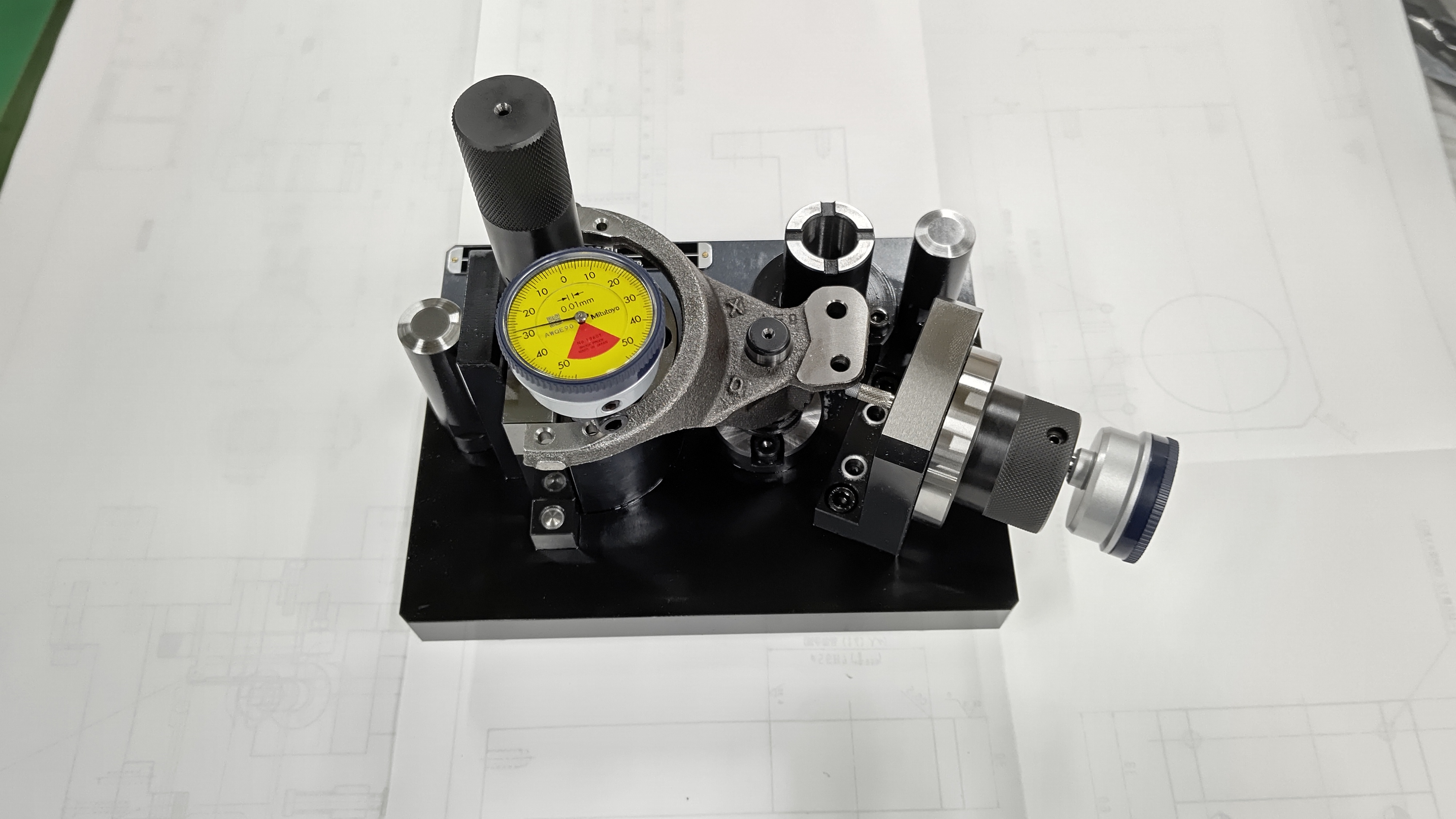

製品画像(様子)

特徴

本製品はお客様からのご依頼で、設計・製作を行った製品事例になります。
測定箇所は孔位置度、直角度・高さ平面度等で、ワークをセット後、付属の栓ゲージで位置を決めて各項目を測定します。
判定はダイヤルゲージを用いて数値で管理します。
ワークセットの際、より正確性を保つため位置決めピンを数種類作りワークの出来栄えに合わせたセッティングが可能となっております。
その他、各種測定項目に合わせた仕様に対応可能です。
