特徴

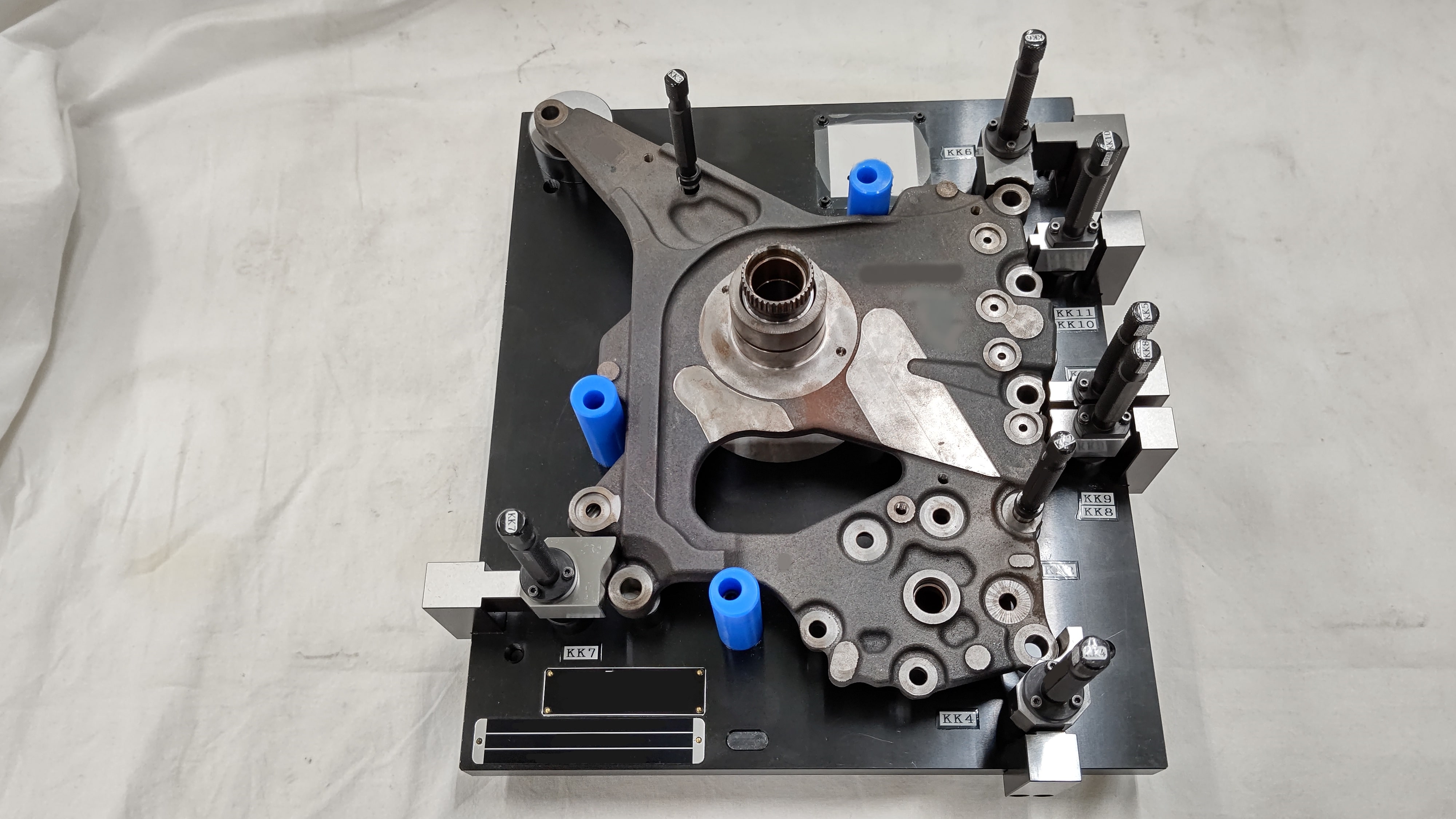

自動車用オイルポンプの干渉を確認するためのゲージです。
お客様より設計・製作の依頼を受け製作しました。
このゲージは2機種共用のゲージとなっており、一台で2種類のワークを確認することができます。

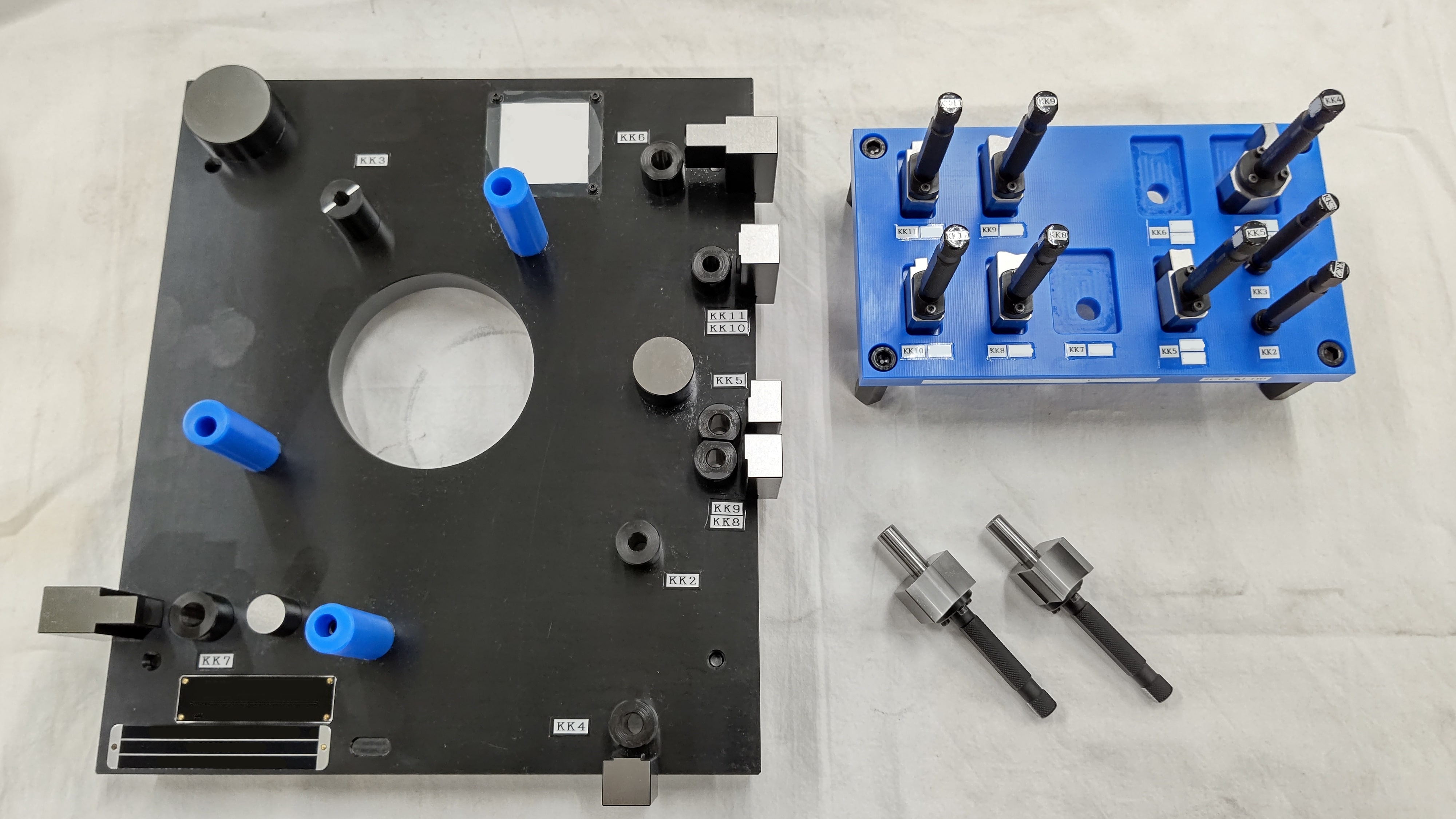

付属ゲージはそれぞれの該当箇所に合わせて複雑形状に加工されており、
ワークを位置決めピンで固定し該当する穴に付属のゲージを差しこんで使用します。
入れば合格、入らなければNGというOK/NG形式で干渉のチェックをします。
また、付属ゲージが回転してしまうと正しい確認ができなくなってしまいます。その為本体・付属ゲージそれぞれに0.001㎜台での
回転規制のブロックを設けることでより確実な確認作業が可能となっています。
